Adaptadores hidráulicos con junta tórica de acero al carbono y acero inoxidable estándar SAE

El sellado ORFS para adaptadores es un importante método de sellado que previene eficazmente fugas de líquido o gas y garantiza el correcto funcionamiento del sistema. Ofrece una estructura simple, fácil instalación y resistencia a altas presiones, y se utiliza ampliamente en sistemas hidráulicos, la industria automotriz y otros sectores.

SOLICITUD

Descripción

El adaptador hidráulico ORFS tiene una estrecha relación con el tamaño de la ranura de sellado en su extremo. Los adaptadores ORFS están fabricados en acero al carbono y acero inoxidable, con tamaños de -04 a -32. El producto puede fabricarse con conectores macho a macho, macho a hembra y hembra a hembra, e incluye diferentes estilos para conectores rectos, codos, tes y cruces.

FS2403

FS2404

FS6400

FS6403

1FG

1FM

Datos técnicos

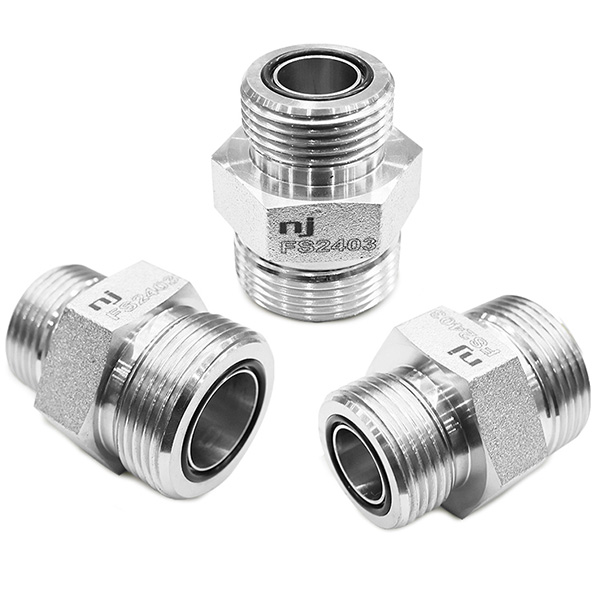

ADAPTADOR RECTO MACHO ORFS a MACHO ORFS (FS2403)

Hilo A		Hilo B		Número de parte	L	E	F	H1
Dash	ORF	Dash	ORF		mm	mm	mm	mm
-09	9 / 16-18	-09	9 / 16-18	1F-0909	27	10	10	15.88
-11	11 / 16-16	-09	9 / 16-18	1F-1109	30	11	10	19.05
-11	11/16	-11	11 / 16-16	1F-1111	31	11	11	19.05
-13	13 / 16-16	-11	11 / 16-16	1F-1311	34	13	11	22.23
-13	13 / 16-16	-13	13 / 16-16	1F-1313	35	13	13	22.23
-16	1 - 14	-13	13 / 16-16	1F-1613	40	16	13	26.97
-16	1 - 14	-16	1 - 14	1F-1616	43	16	16	26.97
-19	1.3 / 16-12	-13	13 / 16-16	1F-1913	43	17	13	31.75
-19	1.3 / 16-12	-16	1 - 14	1F-1916	46	17	16	31.75
-19	1.3 / 16-12	-19	1.3 / 16-12	1F-1919	47	17	17	31.75
-23	1.7 / 16-12	-19	1.3 / 16-12	1F-2319	49	18	17	38.10
-23	1.7 / 16-12	-23	1.7 / 16-12	1F-2323	49	18	18	38.10
-27	1.11 / 16-12	-23	1.7 / 16-12	1F-2723	51	18	18	44.45
-27	1.11 / 16-12	-27	1.11 / 16-12	1F-2727	51	18	18	44.45
-32	2 - 12	-27	1.11 / 16-12	1F-3227	53	18	18	53.98
-32	2 - 12	-32	2 - 12	1F-3232	53	18	18	53.98

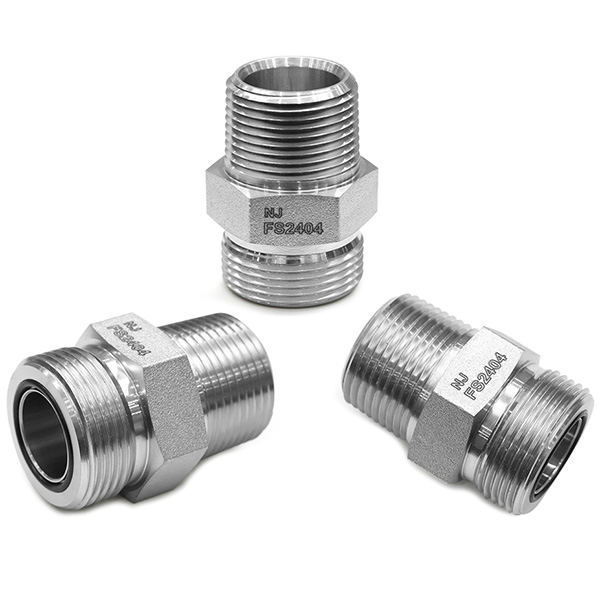

Adaptador recto macho ORFS x macho NPT (FS2404)

Hilo A		Hilo B		Número de parte	L	E	F	H1
Dash	ORF	Dash	NPT		mm	mm	mm	mm
-09	9 / 16-18	-02	1 / 8-27	1FN-0902	27	10	10	15.9
-09	9 / 16-18	-04	1 / 4-18	1FN-0904	32	10	15	15.9
-09	9 / 16-18	-06	3 / 8-18	1FN-0906	32	10	15	19.1
-09	9 / 16-18	-08	1 / 2-14	1FN-0908	38	10	20	23.8
-11	11 / 16-16	-02	1 / 8-27	1FN-1102	29	11	10	19.1
-11	11 / 16-16	-04	1 / 4-18	1FN-1104	34	11	15	19.1
-11	11 / 16-16	-06	3 / 8-18	1FN-1106	34	11	15	19.1
-11	11 / 16-16	-08	1 / 2-14	1FN-1108	39	11	20	23.8
-13	13 / 16-16	-06	3 / 8-18	1FN-1306	37	13	15	22.2
-13	13 / 16-16	-08	1 / 2-14	1FN-1308	42	13	20	23.8
-13	13 / 16-16	-12	3 / 4-14	1FN-1312	43	13	20	31.8
-13	13 / 16-16	-16	1 - 11.5	1FN-1316	46	13	25	34.9
-16	1 - 14	-08	1 / 2-14	1FN-1608	46	16	20	27.0
-16	1 - 14	-12	3 / 4-14	1FN-1612	46	16	20	31.8
-16	1 - 14	-16	1 - 11.5	1FN-1616	56	16	25	38.1
-19	1.3 / 16-12	-08	1 / 2-14	1FN-1908	49	18	20	31.8
-19	1.3 / 16-12	-12	3 / 4-14	1FN-1912	49	18	20	31.8
-19	1.3 / 16-12	-16	1 - 11.5	1FN-1916	52	18	25	38.1
-23	1.7 / 16-12	-12	3 / 4-14	1FN-2312	51	18	20	38.1
-23	1.7 / 16-12	-16	1 - 11.5	1FN-2316	56	18	25	38.1
-23	1.7 / 16-12	-20	1.1 / 4-11.5	1FN-2320	58	18	25	42.9
-27	1.11 / 16-12	-16	1 - 11.5	1FN-2716	58	18	25	44.5
-27	1.11 / 16-12	-20	1.1 / 4-11.5	1FN-2720	58	18	25	44.5
-32	2 - 12	-24	1.1 / 2-11.5	1FN-3224	61	18	26	54

Adaptador recto ORFS macho x UNO macho (FS6400)

Hilo A		Hilo B		Número de parte	L	E	F	H1
Dash	ORF	Dash	A		mm	mm	mm	mm
-09	9 / 16-18	-07	7 / 16-20	1FO-0907	29	10	9	15.9
-09	9 / 16-18	-09	9 / 16-18	1FO-0909	31	10	10	19.1
-09	9 / 16-18	-12	3 / 4-16	1FO-0912	34	10	11	22.2
-11	11 / 16-16	-07	7 / 16-20	1FO-1107	34	11	9	19.1
-11	11 / 16-16	-09	9 / 16-18	1FO-1109	32	11	10	19.1
-11	11 / 16-16	-12	3 / 4-16	1FO-1112	35	11	11	22.2
-11	11 / 16-16	-14	7 / 8-14	1FO-1114	39	11	13	27.0
-13	13 / 16-16	-07	7 / 16-20	1FO-1307	36	13	9	22.2
-13	13 / 16-16	-09	9 / 16-18	1FO-1309	37	13	10	22.2
-13	13 / 16-16	-12	3 / 4-16	1FO-1312	37	13	11	22.2
-13	13 / 16-16	-14	7 / 8-14	1FO-1314	40	13	13	27.0
-13	13 / 16-16	-17	1.1 / 16-12	1FO-1317	44	13	15	31.8
-13	13 / 16-16	-21	1.5 / 16-12	1FO-1321	46	13	15	38.1
-16	1 - 14	-12	3 / 4-16	1FO-1612	45	16	11	27.0
-16	1 - 14	-14	7 / 8-14	1FO-1614	43	16	13	27.0
-16	1 - 14	-17	1.1 / 16-12	1FO-1617	47	16	15	31.8
-16	1 - 14	-21	1.5 / 16-12	1FO-1621	50	16	15	38.1
-19	1.3 / 16-12	-12	3 / 4-16	1FO-1912	49	18	11	31.8
-19	1.3 / 16-12	-14	7 / 8-14	1FO-1914	51	18	13	31.8
-19	1.3 / 16-12	-17	1.1 / 16-12	1FO-1917	49	18	15	31.8
-19	1.3 / 16-12	-21	1.5 / 16-12	1FO-1921	50	18	15	38.1
-23	1.7 / 16-12	-17	1.1 / 16-12	1FO-2317	54	18	15	38.1
-23	1.7 / 16-12	-21	1.5 / 16-12	1FO-2321	50	18	15	38.1
-23	1.7 / 16-12	-26	1.5 / 8-12	1FO-2326	52	18	15	47.6
-27	1.11 / 16-12	-21	1.5 / 16-12	1FO-2721	52	18	15	44.5
-27	1.11 / 16-12	-26	1.5 / 8-12	1FO-2726	52	18	15	47.6
-27	1.11 / 16-12	-30	1.7 / 8-12	1FO-2730	54	18	15	54.0
-32	2 - 12	-26	1.5 / 8-12	1FO-3226	54	18	15	56.2
-32	2 - 12	-30	1.7 / 8-12	1FO-3230	54	18	15	54.0

Adaptador recto macho JIC x macho ORFS (FS6403)

Hilo A		Hilo B		Número de parte	L	E	F	H1
Dash	JIC	Dash	ORF		mm	mm	mm	mm
-07	7 / 16-20	-09	9 / 16-18	1JF-0709	32	14	10	15.9
-07	7 / 16-20	-11	11 / 16-16	1JF-0711	34	14	11	19.1
-09	9 / 16-18	-11	11 / 16-16	1JF-0911	34	14	11	19.1
-12	3 / 4-16	-11	11 / 16-16	1JF-1211	38	17	11	22.2
-12	3 / 4-16	-13	13 / 16-16	1JF-1213	39	17	13	22.2
-14	7 / 8-14	-13	13 / 16-16	1JF-1413	40	19	13	25.4
-14	7 / 8-14	-16	1 - 14	1JF-1416	46	19	16	27.0
-17	1.1 / 16-12	-16	1 - 14	1JF-1716	50	22	16	31.8
-17	1.1 / 16-12	-19	1.3 / 16-12	1JF-1719	52	22	17	31.8
-21	1.5 / 16-12	-19	1.3 / 16-12	1JF-2119	55	23	17	38.1
-21	1.5 / 16-12	-23	1.7 / 16-12	1JF-2123	55	23	18	38.1
-26	1.5 / 8-12	-27	1.11 / 16-12	1JF-2627	58	24	18	44.5

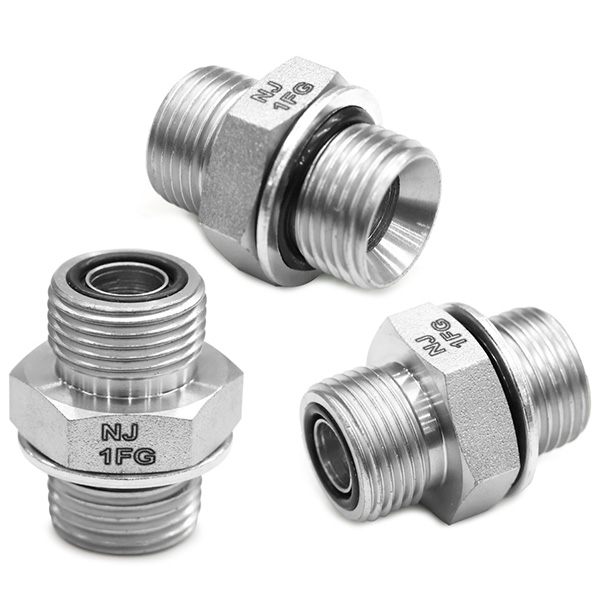

Adaptador recto tipo ORFS macho x BSPP macho con junta tórica y anillo de retención (1FG)

A		B		Número de parte	L	E	F	H1
Dash	ORF	Dash	BSP		mm	mm	mm	mm
-09	9 / 16-18	-02	1 / 8-28	1FG-0902R	26	10	8	17
-09	9 / 16-18	-04	1 / 4-19	1FG-0904R	30	10	11	19
-09	9 / 16-18	-06	3 / 8-19	1FG-0906R	31	10	11	22
-11	11 / 16-16	-04	1 / 4-19	1FG-1104R	31	11	11	19
-11	11 / 16-16	-06	3 / 8-19	1FG-1106R	31	11	11	22
-11	11 / 16-16	-08	1 / 2-14	1FG-1108R	34	11	15	27
-13	13 / 16-16	-06	3 / 8-19	1FG-1306R	34	13	11	22
-13	13 / 16-16	-08	1 / 2-14	1FG-1308R	35	13	15	27
-13	13 / 16-16	-12	3 / 4-14	1FG-1312R	43	13	15	32
-16	1 - 14	-08	1 / 2-14	1FG-1608R	42	16	15	27
-16	1 - 14	-12	3 / 4-14	1FG-1612R	45	16	15	32
-19	1.3 / 16-12	-08	1 / 2-14	1FG-1908R	45	17	15	32
-19	1.3 / 16-12	-12	3 / 4-14	1FG-1912R	45	17	15	32
-19	1.3 / 16-12	-16	1 - 11	1FG-1916R	50	17	19	41
-23	1.7 / 16-12	-12	3 / 4-14	1FG-2312R	48	18	19	41
-23	1.7 / 16-12	-16	1 - 11	1FG-2316R	49	18	19	41
-23	1.7 / 16-12	-20	1.1 / 4-11	1FG-2320R	50	18	19	50
-27	1.11 / 16-12	-20	1.1 / 4-11	1FG-2720R	55	18	19	50
-27	1.11 / 16-12	-24	1.1 / 2-11	1FG-2724R	58	18	19	55
-32	2 - 12	-24	1.1 / 2-11	1FG-3224R	58	18	19	55

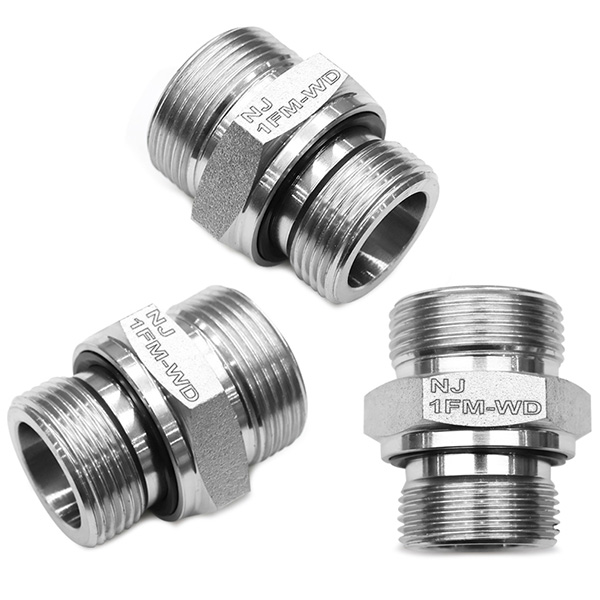

Adaptador recto ORFS macho x MÉTRICO macho (sello encapsulado) (1FM)

A		B		Número de parte	L	E	F	H1
Dash	ORF	Dash	METRICA		mm	mm	mm	mm
-09	9 / 16-18	-12	12x1.5	1FM-0912	31	10	12	17
-11	11 / 16-16	-14	14x1.5	1FM-1114	33	11	12	19
-11	11 / 16-16	-16	16x1.5	1FM-1116	33	11	12	22
-11	11 / 16-16	-18	18x1.5	1FM-1118	34	11	12	24
-13	13 / 16-16	-18	18x1.5	1FM-1318	35	13	12	24
-13	13 / 16-16	-22	22x1.5	1FM-1322	39	13	14	27
-16	1 - 14	-22	22x1.5	1FM-1622	42	16	14	27
-19	1.3 / 16-12	-22	22x1.5	1FM-1922	45	18	14	32

Detalles

Los adaptadores ORFS ofrecen múltiples ventajas, como alta resistencia a la presión, buen sellado, resistencia al desgaste y la corrosión, rápida conexión y desmontaje, estructura simple y bajo costo, lo que los convierte en un conjunto de conexión recomendado para sistemas hidráulicos. NJ ofrece adaptadores ORFS de alta calidad que garantizan seguridad y confiabilidad.

1. La prueba de niebla salina alcanza las 120 horas.

2. Permitir cambios de material, como 316SS.

3. Más de 40000 XNUMX existencias de adaptadores SAE, BSP MÉTRICOS y sin requisito de MOQ en stock.

4. Entrega rápida en 7-15 días.

5. Servicio de equipo de ventas las 24 horas.

6. Proyecto OEM aceptado.
