Accesorio de manguera reutilizable de acero inoxidable SAE BSP para manguera de goma R1 R2 R5
Los accesorios de manguera reutilizables son un tipo de accesorio hidráulico que puede reutilizarse. Se desmontan y reensamblan fácilmente, lo que los hace ideales para reemplazar o reparar mangueras o tubos. Esto puede ahorrar tiempo y dinero en comparación con tener que reemplazar todo el accesorio.
Descripción

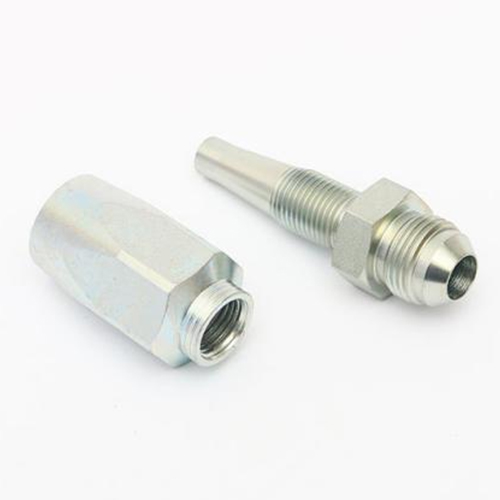

Los accesorios de manguera reutilizables suelen constar de dos partes: el accesorio (solo el cuerpo) y el conector, que se conecta a la manguera o tubo de goma. El accesorio y el conector están diseñados para enroscarse, creando una conexión segura y hermética entre ambos componentes.
El lado de la rosca del accesorio puede ser macho o hembra, y pueden ser rectos, codos de 45 grados o codos de 90 grados para adaptarse a diferentes entornos de instalación.
Tipo de rosca del lado de la rosca: Para cumplir con los requisitos estándar de aplicación de diferentes mercados y los requisitos de presión de trabajo de la conexión de manguera reutilizable en el entorno de aplicación, proporcionamos diferentes tipos de roscas y sellos como se detalla a continuación:
Accesorios de manguera reutilizables JIC (Comité Conjunto de la Industria): abocinados a 37 grados, SAE J514
Utiliza una cara de asiento abocinada de 37 grados para la conexión y cumple con la norma SAE J514. Se utiliza generalmente para baja presión. Las conexiones rectas, de codo de 45° y de 90° se adaptan a diversos entornos de instalación.
Accesorios de manguera reutilizables NPT (rosca de tubería nacional): rosca cónica
Las roscas NPT son las más aceptadas en el mercado estadounidense, especialmente en América del Norte, por lo que los accesorios reutilizables NPT se venden mejor en Estados Unidos y Canadá.
Accesorios de manguera reutilizables ORFS (junta tórica): junta tórica (SAE J1453)
El conector ORFS es el producto más popular para equipos de alta presión en el mercado actual, gracias a su junta tórica en el extremo que garantiza un funcionamiento estable a presiones de 6000 psi. Si le preocupan las fugas, el conector desmontable ORFS es la mejor opción.
Accesorios de manguera reutilizables BSP (tubería estándar británica): incluyen BSPP, BSPT y BS 5200
Los accesorios reutilizables para manguera BSP incluyen BSPP y BSPT. Son muy populares en Europa y ofrecen una presión nominal fiable. Quienes prefieren los accesorios NPT también suelen optar por los accesorios BSP.
JIS: es un asiento abocinado de 30 grados que coincide con la rosca de tubería cónica JIS (JIS B2351)
JIS también es una rosca británica y se usa habitualmente en Japón. Aunque su uso es reducido, es muy fiable. Suele utilizar un sello cónico de 30 grados y cumple con la norma JIS B2351.
Datos técnicos

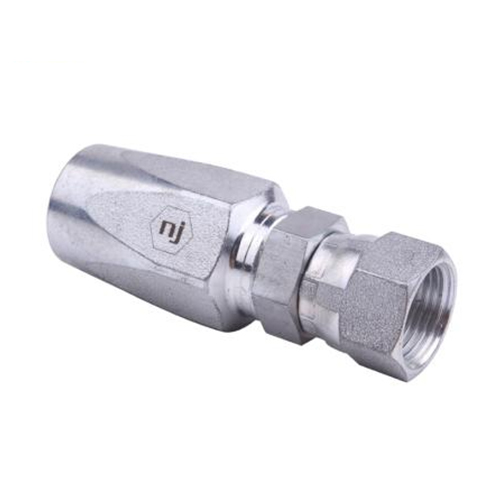

I8J - JIC MUJER HETEROSEXUAL
| Hilo | Manguera | Número de parte | H | H1 | CA | N | ||
| Dash | Tamaño | Dash | Tamaño | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1/4" | I8J-0704 | 14.3 | 14 | 28 | 9 |
| -8 | 1 / 2-20 | -4 | 1/4" | I8J-0804 | 15.9 | 14 | 28 | 10 |
| -9 | 9 / 16-18 | -4 | 1/4" | I8J-0904 | 17.5 | 17 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3/8" | I8J-0906 | 17.5 | 17 | 31 | 10 |
| -12 | 3 / 4-16 | -6 | 3/8" | I8J-1206 | 22.2 | 22 | 32 | 11 |
| -12 | 3 / 4-16 | -8 | 1/2" | I8J-1208 | 22.2 | 22 | 32 | 11 |
| -14 | 7 / 8-14 | -6 | 3/8" | I8J-1406 | 25.4 | 22 | 33 | 13 |
| -14 | 7 / 8-14 | -8 | 1/2" | I8J-1408 | 25.4 | 22 | 33 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3/4" | I8J-1712 | 32 | 27 | 39 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3/4" | I8J-2112 | 32 | 36 | 42 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J-2116 | 38 | 36 | 42 | 15 |

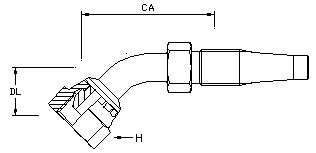

I8J4 - JIC HEMBRA 45 CURVA
| Hilo | Manguera | Número de parte | H | H1 | CA | DL | N | ||
| Dash | BSP | Dash | Tamaño | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1/4" | I8J4-0704 | 14.3 | 14 | 44 | 14 | 9 |
| -9 | 9 / 16-18 | -4 | 1/4" | I8J4-0904 | 17.5 | 14 | 44 | 15 | 10 |
| -9 | 9 / 16-18 | -6 | 3/8" | I8J4-0906 | 17.5 | 17 | 54 | 18 | 10 |
| -12 | 3 / 4-16 | -6 | 3/8" | I8J4-1206 | 22.2 | 19 | 55 | 19 | 11 |
| -12 | 3 / 4-16 | -8 | 1/2" | I8J4-1208 | 22.2 | 22 | 63 | 22 | 11 |
| -14 | 7 / 8-14 | -8 | 1/2" | I8J4-1408 | 25.4 | 22 | 65 | 23 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3/4" | I8J4-1712 | 32 | 27 | 84 | 27 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3/4" | I8J4-2112 | 38 | 36 | 93 | 34 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J4-2116 | 38 | 36 | 99 | 36 | 15 |

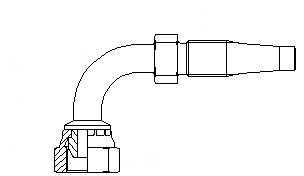

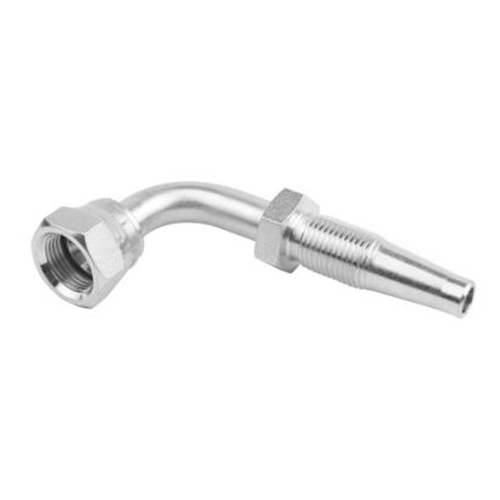

I8J9 - JIC HEMBRA 90 CURVA
| Hilo | Manguera | Número de parte | H | H1 | CA | DL | N | ||
| Dash | Tamaño | Dash | Tamaño | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1/4" | I8J9-0704 | 14.3 | 14 | 35 | 29 | 9 |
| -9 | 9 / 16-18 | -4 | 1/4" | I8J9-0904 | 17.5 | 14 | 35 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3/8" | I8J9-0906 | 17.5 | 17 | 48 | 37 | 10 |
| -12 | 3 / 4-16 | -6 | 3/8" | I8J9-1206 | 22.2 | 19 | 48 | 38 | 11 |
| -12 | 3 / 4-16 | -8 | 1/2" | I8J9-1208 | 22.2 | 22 | 57 | 45 | 11 |
| -14 | 7 / 8-14 | -8 | 1/2" | I8J9-1408 | 25.4 | 22 | 57 | 47 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3/4" | I8J9-1712 | 32 | 27 | 77 | 59 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3/4" | I8J9-2112 | 38 | 36 | 77 | 67 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J9-2116 | 38 | 36 | 94 | 70 | 15 |

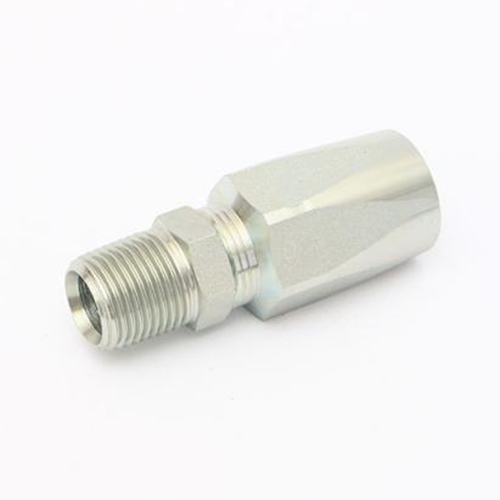

I8JM - JIC MACHO HETERO
| Hilo | Manguera | Número de parte | H | CA | ||
| Dash | Tamaño | Dash | Tamaño | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1/4" | I8JM-0704 | 14 | 34 |
| -9 | 9 / 16-18 | -4 | 1/4" | I8JM-0904 | 17 | 35 |
| -9 | 9 / 16-18 | -6 | 3/8" | I8JM-0906 | 17 | 36 |
| -12 | 3 / 4-16 | -6 | 3/8" | I8JM-1206 | 22 | 38 |
| -12 | 3 / 4-16 | -8 | 1/2" | I8JM-1208 | 22 | 38 |
| -14 | 7 / 8-14 | -8 | 1/2" | I8JM-1408 | 24 | 41 |
| -17 | 1.1 / 16-12 | -12 | 3/4" | I8JM-1712 | 30 | 48 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8JM-2116 | 36 | 52 |
I8F - ORFS HEMBRA 90 CURVA
| Hilo | Manguera | Número de parte | H | H1 | CA | DL | |||
| Dash | Tamaño | Dash | Tamaño | mm | mm | mm | mm | mm | |
| -9 | 9 / 16-18 | -4 | 1/4" | I8F9-0904 | 17.5 | 14 | 43 | 25 | 8.5 |
| -11 | 11 / 16-18 | -6 | 3/8" | I8F9-1106 | 20.6 | 19 | 49 | 38 | 9.5 |
| -13 | 13 / 13-16 | -8 | 1/2" | I8F9-1308 | 23.8 | 22 | 56 | 41 | 11.0 |
I8B - BSPP HEMBRA RECTO
| Hilo | Manguera | Número de parte | H | H1 | CA | N | ||
| Dash | BSP | Dash | Tamaño | mm | mm | mm | mm | |
| -2 | 1 / 8-28 | -4 | 1/4" | I8B-0204 | 14 | 14 | 28 | 4 |
| -4 | 1 / 4-19 | -4 | 1/4" | I8B-0404 | 19 | 16 | 30 | 5 |
| -4 | 1 / 4-19 | -6 | 3/8" | I8B-0406 | 19 | 19 | 34 | 5 |
| -6 | 3 / 8-19 | -4 | 1/4" | I8B-0604 | 22 | 19 | 33 | 6 |
| -6 | 3 / 8-19 | -6 | 3/8" | I8B-0606 | 22 | 19 | 34 | 6 |
| -6 | 3 / 8-19 | -8 | 1/2" | I8B-0608 | 22 | 22 | 34 | 6 |
| -8 | 1 / 2-14 | -6 | 3/8" | I8B-0806 | 27 | 22 | 34 | 7 |
| -8 | 1 / 2-14 | -8 | 1/2" | I8B-0808 | 27 | 22 | 34 | 7 |
| -12 | 3 / 4-14 | -8 | 1/2" | I8B-1208 | 32 | 27 | 34 | 9 |
| -12 | 3 / 4-14 | -12 | 3/4" | I8B-1212 | 32 | 27 | 40 | 9 |
| -16 | 1 - 11 | -12 | 3/4" | I8B-1612 | 38 | 36 | 40 | 9 |
| -16 | 1 - 11 | -16 | 1" | I8B-1616 | 38 | 36 | 45 | 9 |

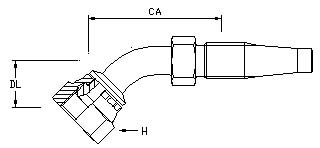

I8B4 - BSPP HEMBRA 45 CURVA
| Hilo | Manguera | Número de parte | H | H1 | CA | DL | N | ||
| Dash | BSP | Dash | Tamaño | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1/4" | I8B4-0404 | 19 | 14 | 45 | 16 | 5 |
| -6 | 3 / 8-19 | -6 | 3/8" | I8B4-0606 | 22 | 17 | 56 | 20 | 6 |
| -8 | 1 / 2-14 | -8 | 1/2" | I8B4-0808 | 27 | 22 | 65 | 24 | 7 |
| -12 | 3 / 4-14 | -12 | 3/4" | I8B4-1212 | 32 | 27 | 70 | 28 | 9 |
| -16 | 1 "/ 11 | -16 | 1" | I8B4-1616 | 38 | 36 | 100 | 33 | 9 |
I8B9 - BSPP HEMBRA 90 CURVA
| Hilo | Manguera | Número de parte | H | H1 | CA | DL | N | ||
| Dash | BSP | Dash | Tamaño | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1/4" | I8B9-0404 | 19 | 14 | 39 | 31 | 5 |
| -6 | 3 / 8-19 | -6 | 3/8" | I8B9-0606 | 22 | 17 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -6 | 3/8" | I8B9-0806 | 22 | 22 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -8 | 1/2" | I8B9-0808 | 27 | 22 | 57 | 48 | 7 |
| -12 | 3 / 4-14 | -12 | 3/4" | I8B9-1212 | 32 | 27 | 77 | 60 | 9 |
| -16 | 1 "-11 | -16 | 1" | I8B9-1616 | 38 | 36 | 94 | 73 | 9 |
Nota: Si los usa para mangueras de goma R1 o R2, los proporcionaremos con nuestros enchufes RN1 o RN2, entonces los llamamos H8J-R1 / H8J-R2; si desea usarlos para mangueras de goma R5, los ensamblaremos con enchufes RN5, entonces nuestro número de pieza es H5J.
Detalles
Hasta el momento, NJ ofrece accesorios reutilizables para mangueras de goma SAE100R1AT, SAE100R2AT y SAE100R5. También aceptamos proyectos de accesorios reutilizables para mangueras 100R7 si el cliente proporciona la documentación completa y detallada.
1. Acabado: zincado regular (Cr3, Plata), zincado niquelado, niquelado
2. Tamaños disponibles: 7/16-20” a 1-5/16-12”
3. Presión: disponible a baja presión, desde 210 PSI hasta 500 PSI
4. MOQ: mantenemos la mayoría de los tamaños en stock, por lo que no hay MOQ; si no, el MOQ es de 500 piezas cada uno
5. Material: acero al carbono (acero n.° 45), acero inoxidable (304 o 316L), latón
6. Estándar: estándar SAE/BRITISH o según dibujo y muestras (OEM)
7. Entrega: 7-15 días hábiles para pedidos en stock y 30-45 días para pedidos de producción.
