Accesorios de brida hidráulica de acero inoxidable y carbono de alta presión

Accesorios de brida hidráulica de acero inoxidable y carbono de alta presión

Nuestras bridas hidráulicas de acero al carbono y acero inoxidable son conectores de alta presión diseñados con precisión para sistemas hidráulicos exigentes. Cumplen con las normas SAE J518 e ISO 6162 y proporcionan conexiones herméticas y resistentes a las vibraciones para bloques de válvulas, bombas y tuberías. Disponibles en acero al carbono (42CrMo) para una resistencia extrema o en acero inoxidable (SS316) para resistencia a la corrosión, soportan presiones de hasta 700 bar (10,000 30 PSI) y ahorran entre un 50 % y un 45 % de espacio en comparación con las bridas tradicionales. El artículo incluye bridas rectas, de 90 grados y de 61 grados. Los códigos son 62 y XNUMX. Las formas incluyen curvado y forjado.

SOLICITUD

Descripción

Características y ventajas clave

1. Resistencia a presiones ultra altas

Presión de trabajo de 350 a 700 bar (5,000 a 10,000 4 PSI), con margen de seguridad de presión de rotura de XNUMXx.

Opciones de material:

Acero al carbono (42CrMo): ideal para aplicaciones industriales de servicio pesado.

Acero inoxidable (SS316): perfecto para entornos marinos, químicos o alimentarios.

2. Diseño integrado que ahorra espacio

50% más compacto que las bridas estándar, adaptándose perfectamente a bloques de válvulas o espacios reducidos.

Reduce el volumen del sistema en maquinaria de construcción, turbinas eólicas y sistemas hidráulicos móviles.

3. Tecnología de sellado sin fugas

Sistema de sellado doble: combina juntas tóricas de FKM/NBR con sellos cónicos de metal con metal para un rendimiento a prueba de fallos.

Cumple con los estándares SAE J518 Código 61/62 e ISO 6162 para compatibilidad garantizada.

4. Conexión rápida y mantenimiento modular

Las opciones de válvulas autosellantes permiten realizar pruebas y muestreos sin apagar el sistema.

Los núcleos de brida reemplazables eliminan el desmontaje completo, lo que reduce el tiempo de inactividad en un 70%.

5. Antivibración y longevidad

Las roscas de bloqueo y las superficies fosfatadas/niqueladas evitan que se aflojen por vibración.

Soporta más de 100,000 ciclos de presión (certificación ISO 10771).

1JFL9

1804-FG

¿Por qué elegir nuestras bridas hidráulicas?

✔ Confiabilidad comprobada: Probado rigurosamente para cumplimiento con ISO y SAE.

✔ Estandarización global: intercambiable con los principales sistemas OEM.

✔ Rentable: el diseño modular reduce los costos del ciclo de vida.

✔ Personalizable: puertos de sensores opcionales, etiquetas RFID o recubrimientos especiales.

Conclusión

Para sistemas hidráulicos de alta presión que requieren tamaño compacto, cero fugas y fácil mantenimiento, nuestras bridas hidráulicas de acero al carbono y acero inoxidable ofrecen un rendimiento inigualable. Ya sea en la construcción, la energía o la automatización industrial, estos adaptadores garantizan conexiones de fluidos seguras, duraderas y eficientes.

¡Solicite hoy una cotización para soluciones hidráulicas que cumplan con SAE/ISO!

Datos técnicos

Nota: Todos los accesorios de la serie de bridas JICM x SAE son de construcción de una sola pieza.

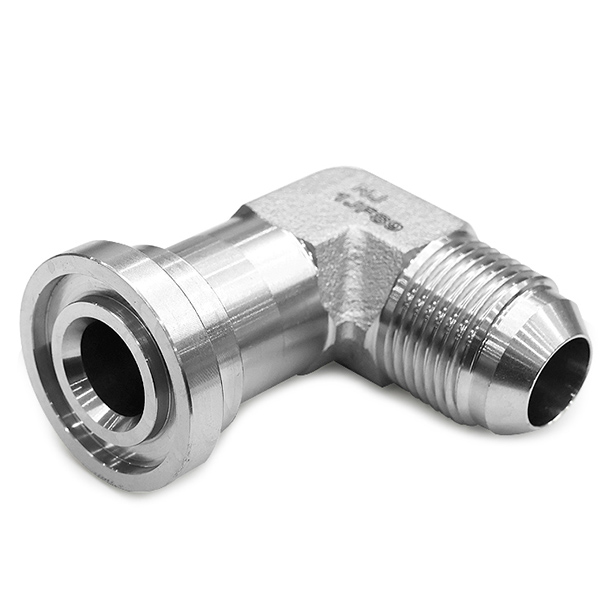

Adaptador de codo de 61 grados CD 90 con brida SAE y conector macho JIC (figura 1JFL9)

Hilo		Brida		Número de parte	L	M	D	W	H
Dash	JIC	Dash	Cd 61		mm	mm	mm	mm	mm
-12	3 / 4-16	-08	1/2	1JFL9-1208	46	57	30.2	6.7	22
-12	3 / 4-16	-12	3/4	1JFL9-1212	46	60	38.1	6.7	22
-14	7 / 8-14	-08	1/2	1JFL9-1408	51	65	30.2	6.7	24
-17	1.1 / 16-12	-12	3/4	1JFL9-1712	54	73	38.1	6.7	30
-17	1.1 / 16-12	-16	1	1JFL9-1716	54	73	44.5	8.0	30
-17	1.1 / 16-12	-16	1	1JFL9-1720	54	73	50.8	8.0	30
-21	1.5 / 16-12	-12	3/4	1JFL9-2112	66	86	38.1	6.7	35
-21	1.5 / 16-12	-16	1	1JFL9-2116	66	86	44.5	8.0	35
-21	1.5 / 16-12	-20	1.1/4	1JFL9-2120	66	86	50.8	8.0	35
-21	1.5 / 16-12	-24	1.1/2	1JFL9-2124	68	86	60.3	8.0	35
-26	1.5 / 8-12	-20	1.1/4	1JFL9-2620	77	101	50.8	8.0	42
-26	1.5 / 8-12	-24	1.1/2	1JFL9-2624	82	103	60.3	8.0	42
-26	1.5 / 8-12	-32	2	1JFL9-2632	89	101	71.4	9.5	42
-30	1.7 / 8-12	-24	1.1/2	1JFL9-3024	93	116	60.3	8.0	50
-30	1.7 / 8-12	-32	2	1JFL9-3032	93	116	71.4	9.5	50
-40	2.1 / 2-12	-32	2	1JFL9-4032	114	168	71.4	9.5	66

indefinido

Nota: Todos los accesorios de la serie de bridas JICM x SAE son de construcción de una sola pieza.

Codo de 62° con brida SAE CD 90 y macho JIC (figura 1804-FG)

Hilo		Brida		Número de parte	L1	L2	D	W	S1
Dash	JIC	Dash	CD 62		mm	mm	mm	mm	mm
-17	1.1 / 16-12	-12	3/4	1JFLH9C-1712	48	48	41.3	8.8	32
-17	1.1 / 16-12	-16	1	1JFLH9C-1716	60	50	47.6	9.5	41
-21	1.5 / 16-12	-16	1	1JFLH9C-2116	60	50	47.6	9.5	41

Solicitud

Equipos de construcción: excavadoras, cargadoras y grúas que requieren conexiones compactas de alta presión.

Energía Eólica: Sistemas de paso hidráulico en turbinas.

Maquinaria Industrial: Moldeo por inyección, prensas y sistemas de automatización.

Marina y alta mar: Bridas SS316 resistentes a la corrosión para sistemas hidráulicos de barcos.

Minería y agricultura: Bridas de acero al carbono duraderas para entornos hostiles.
