Accesorios FLARE-O de alta presión con junta tórica (SAE 37°Flare)

Accesorios FLARE-O de alta presión con junta tórica (SAE 37°Flare)

Los conectores FLARE-O son conectores hidráulicos de fabricación precisa, diseñados para proporcionar un rendimiento sin fugas en aplicaciones de baja a media presión (hasta 3,000 PSI). Estos conectores garantizan una conexión robusta y resistente a las vibraciones gracias a la integración de una junta tórica elastomérica estratégicamente ubicada dentro del límite de sellado. Ofrecen una mayor fiabilidad de sellado y pueden utilizarse como reemplazo directo de los conectores de tubo abocardados convencionales, además de ser compatibles con las normas de abocardado SAE 37°. Los conectores FLARE-O, disponibles en una variedad de materiales de junta tórica (Buna-N, Viton y EPDM), son perfectos para sistemas hidráulicos, móviles e industriales exigentes.

SOLICITUD

Descripción

1. Diseño a prueba de fugas

El sello de junta tórica patentado elimina las fugas de fluido hidráulico, incluso en entornos de alta vibración.

El rendimiento del sellado supera los accesorios abocardados de metal a metal convencionales.

2. Presión y compatibilidad

Con capacidad para hasta 3,000 PSI, adecuado para la mayoría de los sistemas hidráulicos de presión baja/media.

Cumple con los estándares SAE J514 (ensanchamiento de 37°) e incluye adaptadores SAE a NPT para mayor versatilidad.

3. Opciones de materiales

Opciones de junta tórica: Buna-N (resistente al aceite estándar), Viton (resistente a altas temperaturas y combustible), EPDM (resistente al agua y a los productos químicos).

Cuerpos de montaje fabricados en acero al carbono duradero o acero inoxidable (opcional).

4. Instalación sencilla

Reemplazo directo para accesorios abocardados SAE 37°: no se requieren herramientas especializadas.

Diseño reutilizable con mínimo mantenimiento.

F2403

Accesorios abocardados F6803

Accesorios de alta presión abocardados F6803

Conexiones hidráulicas abocardadas F6803

Consideraciones clave:

✔ Límites de presión: No exceda los 3,000 PSI. Para presiones superiores, consulte con NJ para conocer alternativas.

✔ Selección de junta tórica: adapte el material al tipo de fluido (por ejemplo, Viton para combustible, EPDM para agua y glicol).

✔ Inspección: Revise periódicamente los anillos tóricos para detectar desgaste y reemplácelos si están dañados.

Fabricación y garantía de calidad

Mecanizado de precisión: los accesorios fabricados con herramientas CNC garantizan ángulos de ensanchamiento SAE 37° exactos para una compatibilidad perfecta.

Optimización de juntas tóricas: el análisis de elementos finitos (FEA) valida la compresión del sello bajo carga.

Prueba: 100% probado a presión para garantizar un rendimiento sin fugas.

¿Por qué elegir los accesorios NJ FLARE-O?

✔ Garantía sin fugas: la tecnología de junta tórica supera a los accesorios abocardados tradicionales.

✔ Amplia compatibilidad: Los adaptadores SAE 37° y NPT simplifican la integración del sistema.

✔ Durabilidad: Los recubrimientos resistentes a la corrosión y los materiales de primera calidad prolongan la vida útil.

✔ Rentable: reduce el tiempo de inactividad y la pérdida de fluido por fugas.

Datos técnicos

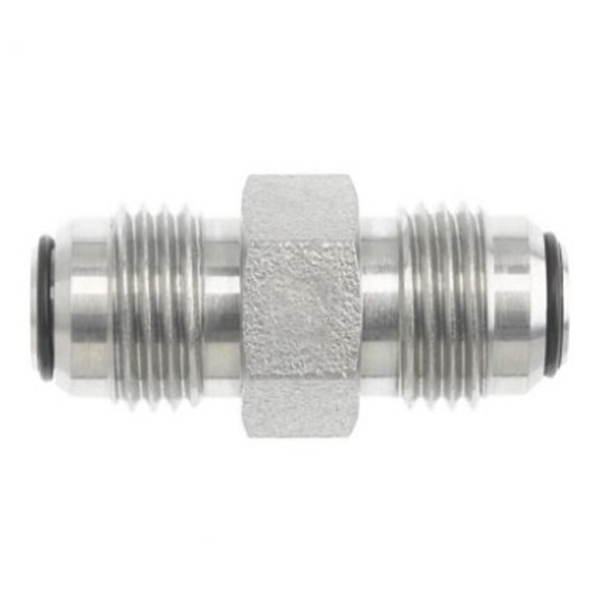

ADAPTADOR RECTO DE UNIÓN FLARE-O

NÚMERO DE PIEZA TAMAÑO	Diámetro exterior del tubo B1	Diámetro exterior del tubo B1	B1 SAE 37	B2 SAE 37	Ejercicio B1	Ejercicio B2	L LGTH	C HEX
F2403-04 04-	1/4	1/4	7 / 16-20	7 / 16-20	0.172	0.172	1.37	0.5
F2403-05 05-	5/16	5/16	1 / 2-20	1 / 2-20	0.234	0.234	1.37	0.562
F2403-06 04-	3/8	1/4	9 / 16-18	7 / 16-20	0.297	0.172	1.4	0.625
F2403-06 05-	3/8	5/16	9 / 16-18	1 / 2-20	0.297	0.234	1.4	0.625
F2403-06 06-	3/8	3/8	9 / 16-18	9 / 16-18	0.297	0.297	1.41	0.625
F2403-08 06-	1/2	3/8	3 / 4-16	9 / 16-18	0.391	0.297	1.52	0.812
F2403-08 08-	1/2	1/2	3 / 4-16	3 / 4-16	0.391	0.391	1.62	0.812
F2403-10 06-	5/8	3/8	7 / 8-14	9 / 16-18	0.484	0.297	1.68	0.937
F2403-10 08-	5/8	1/2	7 / 8-14	3 / 4-16	0.484	0.391	1.78	0.937
F2403-10 10-	5/8	5/8	7 / 8-14	7 / 8-14	0.484	0.484	1.88	0.937
F2403-12 08-	3/4	1/2	1-1/16-12	3 / 4-16	0.609	0.391	1.95	1.125
F2403-12 10-	3/4	5/8	1-1/16-12	7 / 8-14	0.609	0.484	2.05	1.125
F2403-12 12-	3/4	3/4	1-1/16-12	1-1/16-12	0.609	0.609	2.16	1.125
F2403-14 14-	7/8	7/8	1-3/16-12	1-3/16-12	0.719	0.719	2.21	1.250
F2403-16 08-	1	1/2	1-5/16-12	3 / 4-16	0.844	0.391	2	1.375
F2403-16 12-	1	3/4	1-5/16-12	1-1/16-12	0.844	0.609	2.2	1.375
F2403-16 16-	1	1	1-5/16-12	1-5/16-12	0.844	0.844	2.25	1.375
F2403-20 16-	1-1 / 4	1	1-5/8-12	1-5/16-12	1.078	0.844	2.38	1.688
F2403-20 20-	1-1 / 4	1-1 / 4	1-5/8-12	1-5/8-12	1.078	1.078	2.43	1.688
F2403-24 16-	1-1 / 2	1	1-7/8-12	1-5/16-12	1.312	0.844	2.58	2
F2403-24 24-	1-1 / 2	1-1 / 2	1-7/8-12	1-7/8-12	1.312	1.312	2.75	2
F2403-32 32-	2	2	2-1/2-12	2-1/2-12	1.781	1.781	3.4	2.625

Solicitud

Sistemas Hidráulicos: Tractores, maquinaria de construcción y equipos industriales.

Transferencia de fluidos: líneas de combustible, sistemas de refrigeración y redes de lubricación.

Equipos móviles: Vehículos agrícolas, forestales y mineros.
